مخرطة سرير CNC مخرطة وسرير مسطح CNC مخرطة الفرق

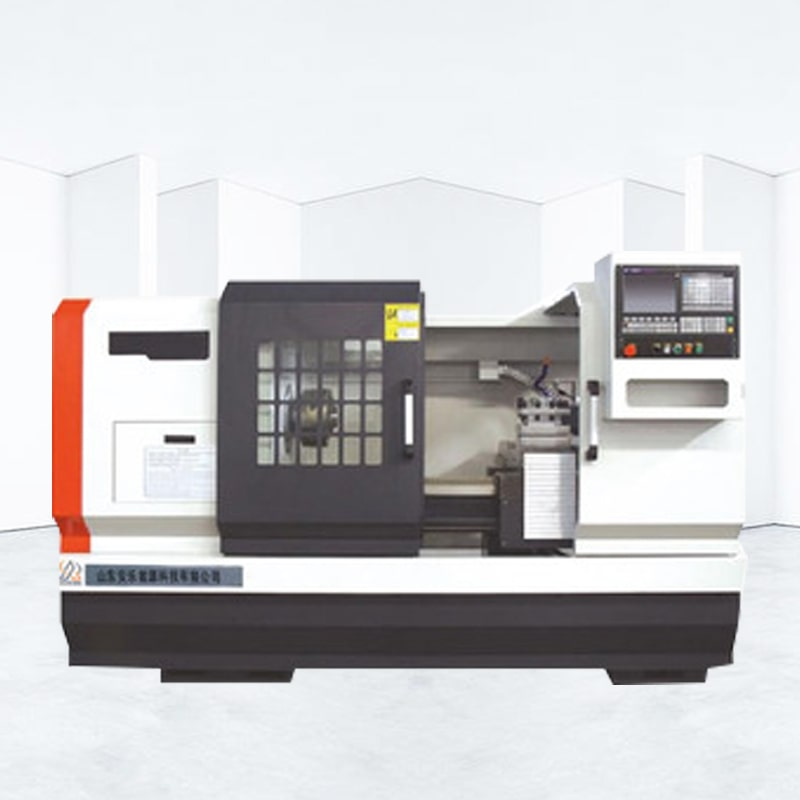

مخرطة CNC منخفضة الأسعار الفائقة ALCK6150X2000 مع نظام سيمينز CNC

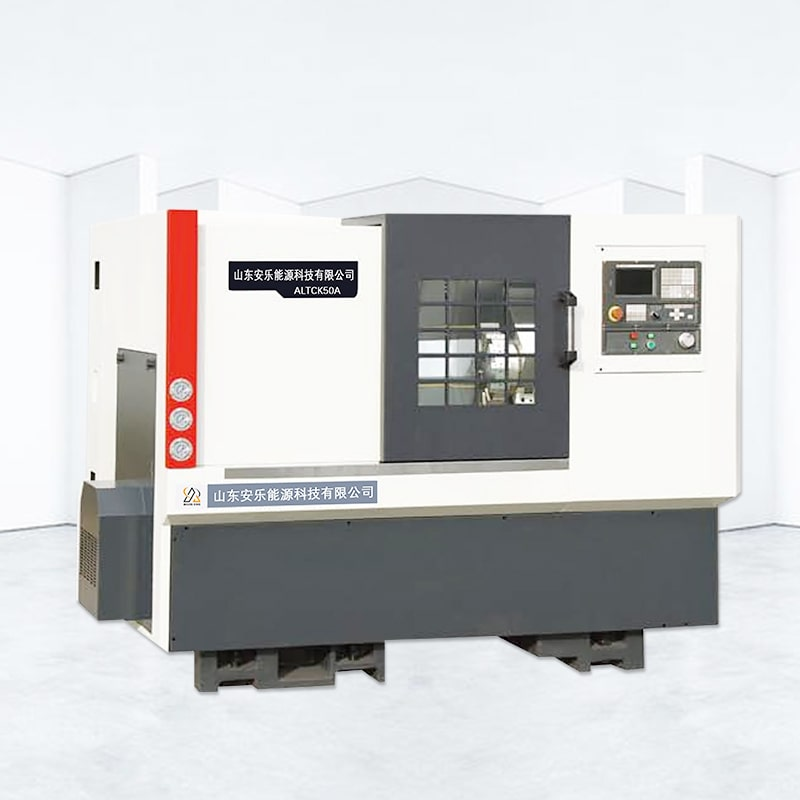

سرير مائل ودليل خطي طريقة CNC مخرطة altck50a

مقارنة تخطيط أداة الآلة

1. مستوى قضبان الدليل من مخرطة CNC السرير المسطح هي موازية للطائرة الأرضية. تتقاطع طائرة قضبان التوجيه من مخرطة سرير مائلة CNC مع المستوى الأرضي ، وتشكل طائرة مائلة بزوايا من 30 درجة ، 45 درجة ، 60 درجة ، و 75 درجة. من جانب أداة الماكينة ، يكون سرير مخرطة CNC المسطحة مربعة ، وسرير مخرطة CNC السرير المائلة عبارة عن مثلث بزاوية يميني. من الواضح ، في حالة عرض السكك الحديدية نفسه ، تكون عربة الاتجاه X للسرير المائل أطول من السرير المسطح ، والأهمية العملية لتطبيقه على المخرطة هي أنه يمكن ترتيب المزيد من مواقف الأدوات.

قطع الصلابة

2. المنطقة المستعرضة في مخرطة CNC السرير المائل أكبر من تلك الموجودة في السرير المسطح من نفس الحجم ، أي أن مقاومة الانحناء والتواء أقوى. تتمثل أداة مخرطة CNC مع السرير المائل في قطع الأسفل في الجزء العلوي المائل من قطعة العمل. قوة القطع هي في الأساس نفس اتجاه خطورة قطعة العمل ، وبالتالي فإن المغزل يعمل بسلاسة نسبيًا وليس من السهل التسبب في قطع الاهتزاز. قوة القطع الناتجة عن قطعة العمل هي 90 درجة مع جاذبية قطعة العمل ، والتي من السهل التسبب في الاهتزاز.

مقارنة دقة الآلات:

المسمار محرك الأقراص لآلة مخرطة CNC هو برغي للكرة عالي الدقة. فجوة النقل بين المسمار والجوز صغير جدًا ، ولكن هذا لا يعني أنه لا توجد فجوة ، ولكن طالما كانت هناك فجوة ، عندما يتحرك المسمار في اتجاه واحد ، يتم عكس ذلك.

أثناء الإرسال ، من المحتم أن يحدث رد الفعل العكسي ، وسوف يؤثر رد الفعل العكسي على تكرار مخرطة CNC ، مما يؤثر على دقة الآلات. يمكن أن يؤثر تخطيط مخرطة CNC السرير المائل بشكل مباشر على تطهير المسمار في اتجاه x. تعمل الجاذبية مباشرة على الاتجاه المحوري للمسمار ، بحيث يكون رد الفعل العكسي أثناء الإرسال صفرًا تقريبًا.

لا يتأثر المسمار التوجيه x من مخرطة CNC السرير المسطح بالجاذبية المحورية ، ولا يمكن القضاء على الفجوة مباشرة. هذه هي ميزة الدقة الفطرية التي يجلبها التصميم إلى مخرطة CNC مع سرير مائل.
