3 محور إلى 5 محور: آلة طحن CNC

محور 3 إلى 5 محاور: مقارنة بين قدرات آلة طحن CNC

3 محور CNC الآلات

تطورت تصنيع CNC 3 محاور من ملف الدوار. هنا ، تحتل الشغل موقعًا ثابتًا بينما تتحرك أداة القطع عبر محاور X- و Y- و Z. يقع المحور X جنبًا إلى جنب مع طاولة المخرطة ، ويتجه المحور ص نحو الأمام/الخلف من الجدول ، ويمثل المغزل الذي يسقط من الجزء العلوي المحور z.

إنه مثالي للمهام البسيطة التي لا تتطلب تفاصيل أو عمق معقد. على هذا النحو ، فهي واحدة من أكثر التقنيات المفضلة لإنشاء الأجزاء الميكانيكية للأتمتة. بالإضافة إلى ذلك ، يمكنك أيضًا استخدامه لقطع الحواف الحادة ، وفتحات الممل ، والطحن ، والتنصت ، وثقوب الحفر.

القيود:

يمتلك الآلات 3 المحور القيود التالية:

يعمل في بيئة برمجة معقدة.

الاستثمار الرأسمالي الأولي وتكاليف التثبيت مرتفعة.

إنه يتطلب مهنيين ذوي مهارة عالية لتشغيل الجهاز والحفاظ عليه.

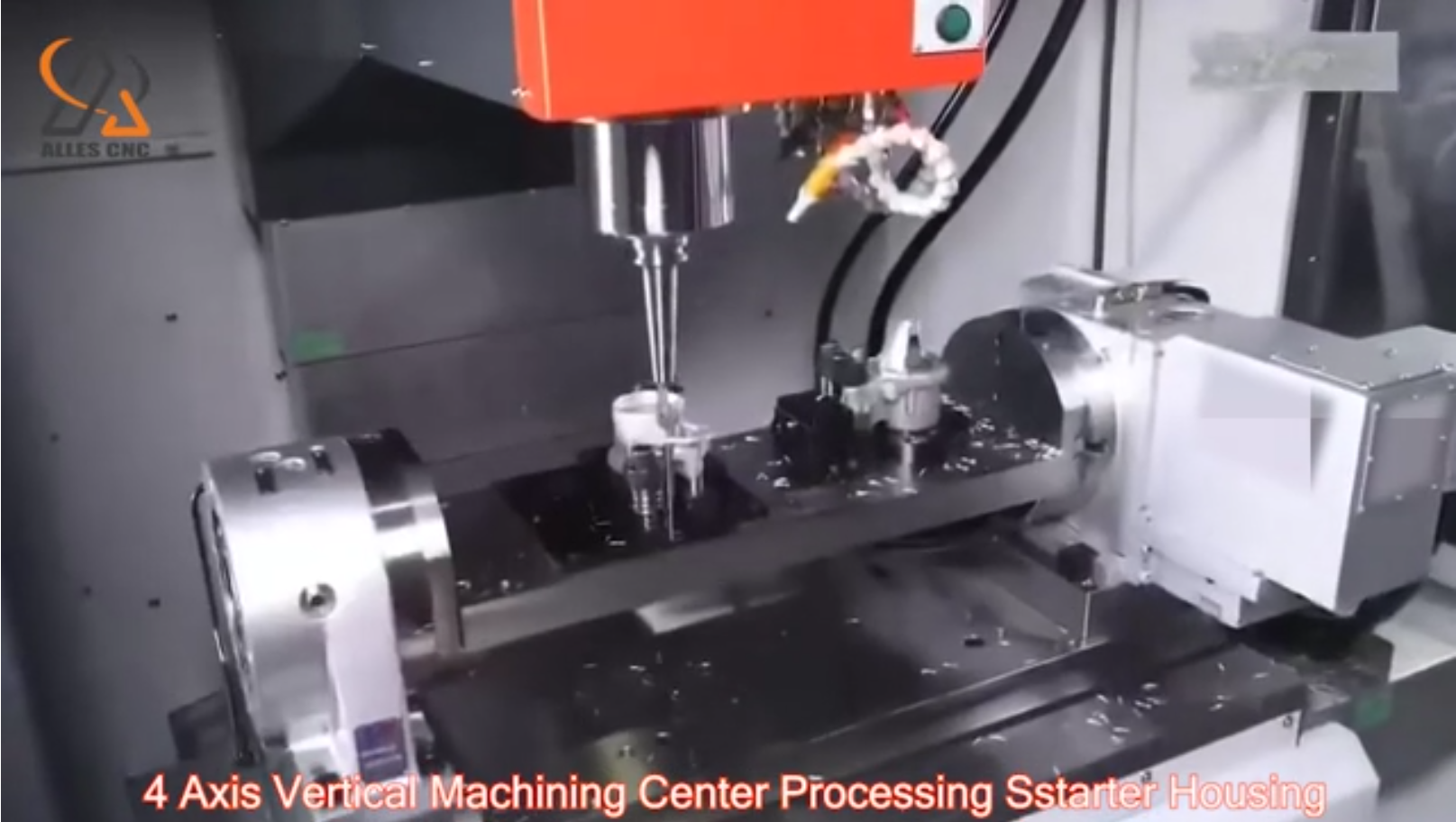

4 محور CNC الآلات

تعمل CNC 4 محاور إلى حد كبير مثل نظيرها 3 محاور. الخلاصة في وضع ثابت ، وأداة القطع تعمل عليها لإزالة الزائدة وتوصل الجزء المطلوب.

ومع ذلك ، كما يشير الاسم ، فإن الآلات ذات 4 محاور تتضمن محورًا إضافيًا بصرف النظر عن طائرات X و Y و Z المعتادة. هذه الحركة الإضافية موجودة في شكل دوران على طول المحور السيني ، والذي يشكل المستوى الرابع-المحور A (أفقيًا). ومع ذلك ، قد يحدث القطع أيضًا على طول المحور B (رأسيًا). ولكن نظرًا لأن الآلات الأفقية تعتبر أكثر إنتاجية من الآلات الرأسية ، فإن الأول أكثر شيوعًا.

تعتبر تقنية الطحن هذه مفيدة لقطع الثقوب ، أو قطع القوس ، أو قواطع نحت ، وخاصة على الجانبين أو حول أسطوانة. كما أنه مفيد للنقوش الدقيقة عالية الجودة والوحوش والحفر.

القيود:

أكبر قيود لآلية الطحن 4 محاور هي آلية جنيف. في حين أن آلية جنيف شائعة جدًا بالنسبة لبساطتها وموثوقيتها ودقةها ، فإنها تتيح المحور الرابع فقط من حيث المبدأ. ومع ذلك ، فإنه لا يدعم الآلات المستمرة في التطبيق العملي لأنه يمتلك مجموعة ثابتة من المحطات. وبالتالي ، يمكن للمشغلين استخدام الجهاز فقط كمؤشر نقي. تشمل العيوب الأخرى:

البلى السريع لآلية ترس الدودة ، وخاصة أثناء الاستخدام عالي الكثافة.

يمكن أن تؤثر مسألة رد الفعل العكسي على دقتك أو متانة الجهاز.

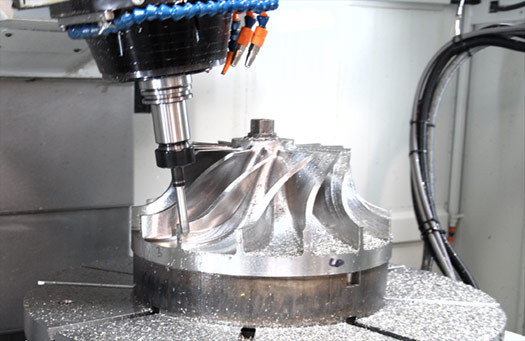

5 محور CNC الآلات

تمثل آلة طحن CNC ذات 5 محاور قمة الابتكار في تصنيع القرن الحادي والعشرين. إنه يحمل كفاءة أكبر من آلات الطحن 3 و 4 محاور ، وهي قوة دقيقة ، تعمل سريعة ، تعمل.

في هذا الإعداد ، تشبه المحورون x و y و z تخطيط آلة 3 محاور. ثم يدور الجدول على طول المحور A ، كما هو الحال مع المحور 4. ومع ذلك ، فإن آلة المحور المكون من 5 محاور تتضمن إجراء محور في مفصل الجدول ، يليه الدوران على طول المحور C ، والذي يحدد الحركة الخامسة.

يتيح Meachining 5 المحور للمشغل أن يضرب في وقت واحد خمسة جوانب مختلفة (أو أكثر!) من جزء اعتمادًا على تعقيدات التصميم. ونتيجة لذلك ، فإن الأداة قادرة للغاية على إنشاء منتجات وأجزاء دقيقة للغاية. وبالتالي ، لا ينبغي أن يكون مفاجئًا أنه يجد استخدامًا واسعًا في التكنولوجيا الطبية ، والبحث والتطوير ، والهندسة المعمارية ، وصناعة السيارات ، وحتى الفنون الإبداعية. كما أنه يجد استخدامًا في حفر الثقب في زوايا المركب.
