ALTCK36A
ALLES CNC

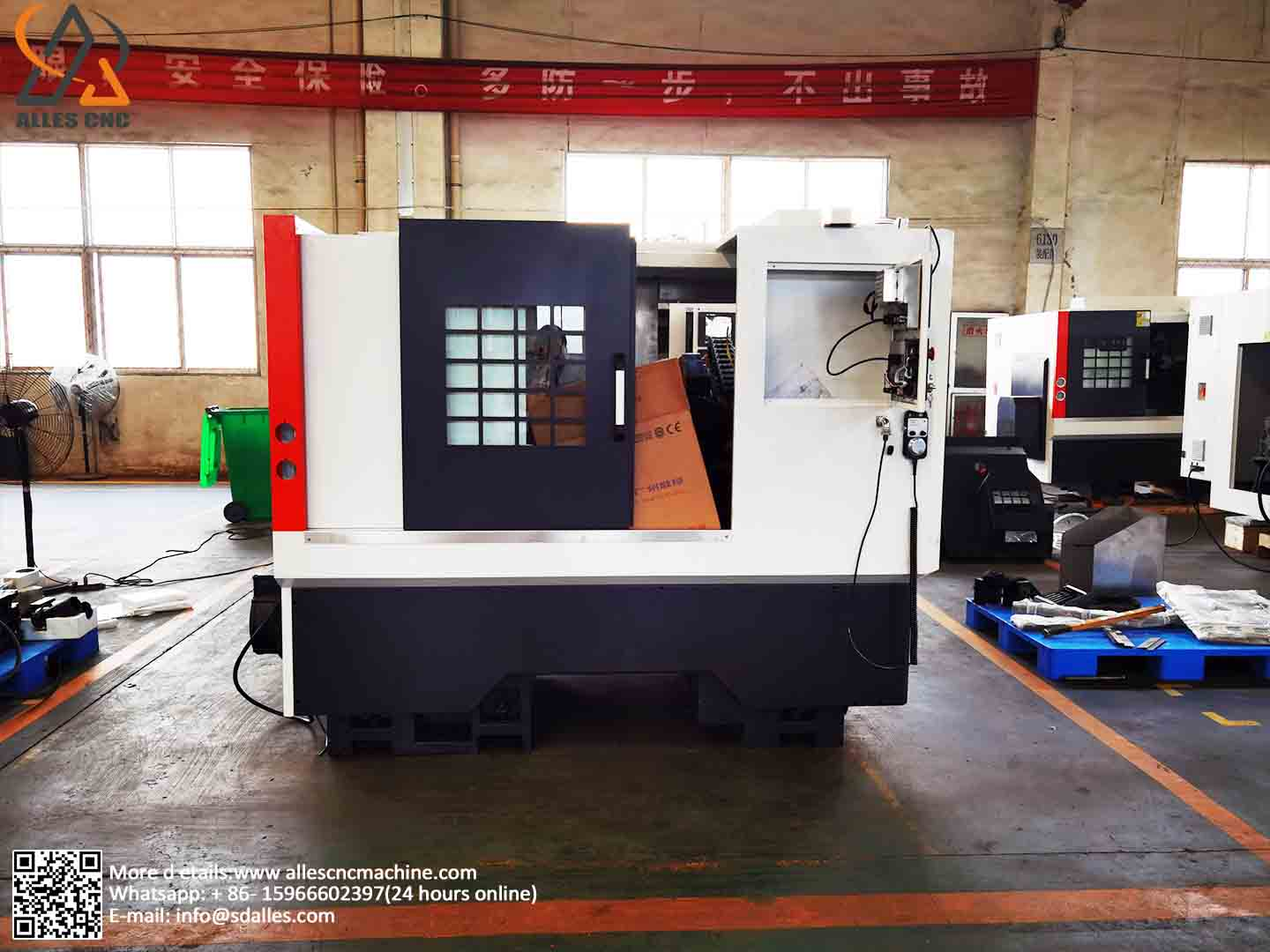

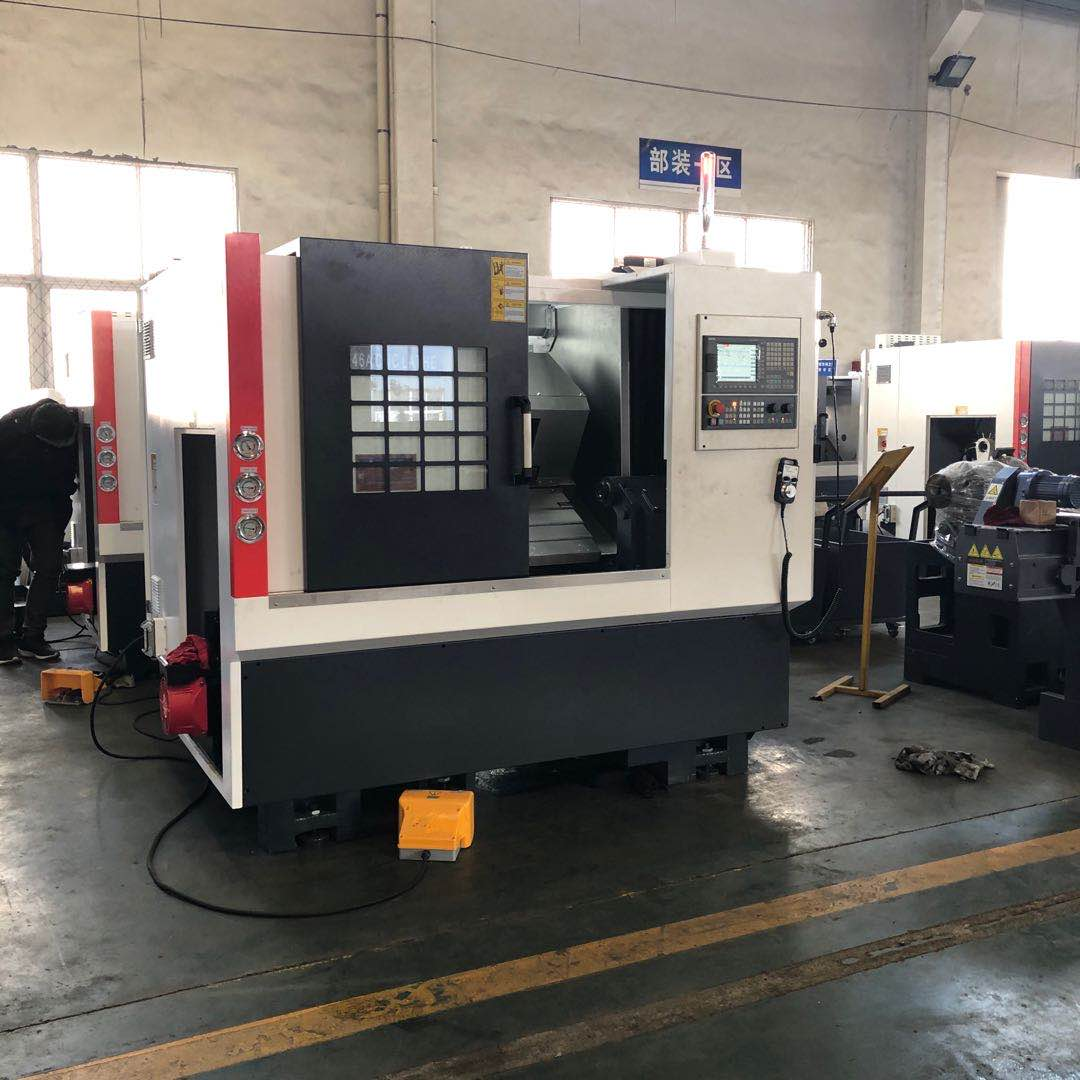

مخرطة CNC ذات السرير المائل مع مغذي حمام الزيت
1.يتم تطبيق آلة الخراطة CNC على الآلات الدقيقة للعمود ، وأجزاء من نوع القرص.
2.مخرطة أوتوماتيكية CNC مع سرير مائل من الحديد الزهر ذو القوة العالية 45 درجة ، إزالة شرائح ناعمة ، صلابة جيدة.
3. مخرطة CNC ذات السرير الشائع. دليل الدلفنة الخطي الدقيق عالي الصلابة.
المعايير الفنية الرئيسية
| الجزء | العنصر | ALTCK36A |
| المعلمات الرئيسية | أقصى قطر دوران علوي للسرير | Φ360 مم |
| أقصى قطر للقطع في عمود الأداة | Φ140 ملم | |
| أقصى طول للمعالجة | 300 | |
| معلمات المغزل والظرف | نوع رأس المغزل (ظرف اختياري) | A2-5 |
| قوة محرك المغزل | 3.7 / 5.5 كيلو واط | |
| سرعة المغزل | 4000 مساءً | |
| قطر فتحة المغزل | Φ48 | |
| قطر الشريط | Φ41 | |
| معلمات جزء التغذية | مواصفات المسمار المحور X / Z | 25 * 10/32 * 10 |
| المحور X يحد من السكتة الدماغية | 170 | |
| مواصفات السكك الحديدية المحور X / Z | 30/30 | |
| محور Z يحد من السكتة الدماغية | 350 | |
| كم السكتة الدماغية | 60 | |
| الحد الأقصى لضربة الذيل | 200 | |
| ثقب مستدق من كم غراب الذيل | موس 4 # | |
| هيكل السرير | شكل السرير والمنحدر | لا يتجزأ / 45 درجة |
| شكل | الطول * العرض * الارتفاع (مم) | 2200 × 1600 × 1850 |
| وزن | الوزن (الوزن التقريبي) | 2200 كجم |
ALTCK36A سرير مائل وطريقة دليل خطي اختبار مخرطة CNC قطعة شغل طويلة
آلة مخرطة CNC الأفقية هي آلة مخرطة CNC ذات السرير المائل ، والتي تحتوي على محور X ، Z ، ويتم التحكم فيها بواسطة محرك مؤازر. لديها هيكل مدمج ومعقول ، المغزل مدفوعًا بمحرك مؤازر. يمكن للآلة تحويل الحلقة الخارجية ، والوجه النهائي ، خيط من نوع القضيب وقطعة عمل من نوع اللوحة في أنواع المواد ، العديد من العمليات. المخرطة الأوتوماتيكية CNC مناسبة لمعالجة قطعة العمل الصغيرة بكفاءة عالية.
