ALVMC1375
ALLES CNC

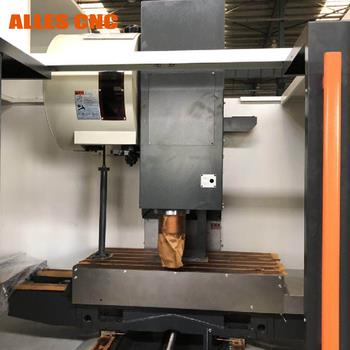

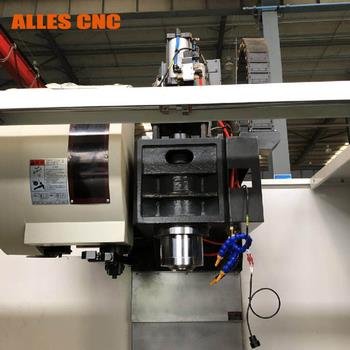

فحص مركز الآلات العمودي
1.CNC مركز آلة صلابة عالية / هيكل رئيسي عالي الاستقرار。
2.آلة طحن CNC ، استخدم تحليل العناصر المحدودة ثلاثية الأبعاد و CAD لتطوير هيكل أداة الآلة عالي الصلابة。
3.العمودية آلة صب الرمل المستعبدين الراتنج ، الشيخوخة مرتين ، والهيكل الخاص من نوع الخزان والتصميم الأمثل المقوى بالأضلاع ، مما يجعل أداة الآلة ذات صلابة جيدة وفقدان التخلفية。
المعايير الفنية
| بند فرعي | وحدة | ALVMC1375 |
| حجم المنضدة | مم | 1400 × 750 |
| فتحة T | مم | 18 × 5 × 100 |
| الأعلى. حمل | كلغ | 1000 |
| انتقال المحور X | مم | 1300 |
| حركة المحور ص | مم | 750 |
| حركة المحور Z | مم | 700 |
| سرعة المغزل | دورة في الدقيقة | 8000 |
| قطر غلاف رأس المغزل | مم | φ 150 ملم |
| قدرة الأداة | جهاز كمبيوتر شخصى | 24 |
| الأعلى. أداة ديا | مم | Φ80 （Φ130 |
| الأعلى. وزن الأداة | كلغ | 8 |
| الأعلى. طول الأداة | مم | 300 |
| وقت تغيير الأداة (T-T) | ثانية. | 1.8 |
| برشام | يكتب | P40-1 (45 درجة) |
| محرك المغزل (مستمر / 15 دقيقة) | كو | 11/15 |
| محرك سيرفو (X / Y / Z) | كو | 3.0 / 3.0 / 3.0 |
| جهاز تزييت أوتوماتيكي | ث | 20 |
| قطع مضخة السوائل | ث | 840 |
| طلب ضغط مصدر الهواء | كجم / سم | 6 |
| قطع سعة خزان المياه | إل | 200 |
| دقة تحديد الموقع | مم | 0.01 |
| دقة إعادة التموضع | مم | 0.008 |
| مساحة الأرضية والارتفاع | مم | 3050 * 2250 * 2400 |
| وزن الآلة | كلغ | 7500 |
حفر تكنولوجيا معالجة VMC
1.مركز التصنيع باستخدام الحاسب الآلي لديه سرعة عالية ودقة عالية وصلابة جيدة
2.CNC مركز المعالجة العمودي X / Y / Z يعتمد المحور الكروي عالي الدقة ، المقوى ، ذو الملعب الكبير لضمان معدل تغذية مرتفع
3.CNC محرك سيرفو معدني لآلة التفريز يعمل مباشرة على تشغيل اللولب الكروي ، مما يضمن دقة تحديد المواقع الممتازة
4. مركز المعالجة العمودي X / Y / Z يعتمد هيكل تمديد دليل خطي لضمان السرعة العالية ، والاحتكاك المنخفض والعمر الطويل
5. آلة الطحن العمودي CNC Y ، Z المحور تعتمد دليل خطي أسطواني عالي الصلابة من تايوان
6. يقلل نظام التشحيم القسري لآلة التفريز CNC الصغيرة من مقاومة الحركة ، ويتجنب الزحف بسرعة منخفضة ، ويضمن الدقة العالية والعمر الطويل.
7. آلة طحن المعادن باستخدام الحاسب الآلي تصميم هيكل مغلق بالكامل ، عملية آمنة
مركز التصنيع العمودي CNC ، المستخدم في الطحن والحفر والحفر على المعدن ، هو هيكل من نوع الجسر ، مع طاولة ثابتة ، يتحرك الشعاع ذهابًا وإيابًا على عمود الجدار ، ويمكن استخدام مركز تصنيع CNC العمودي القنطري ، للطحن ، مملة وحفر وعالية السرعة وجودة عالية للتنصت على الأجزاء. إنها مناسبة لمعالجة الأجزاء في صناعات تصنيع الآلات مثل السيارات ، وآلات الطباعة ، وآلات النسيج ، وعربات الدرفلة.
