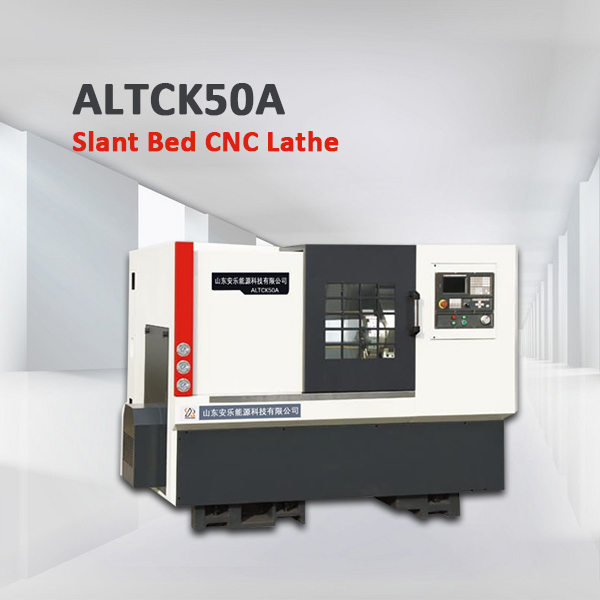

مخرطة CNC معدنية مخرطة CNC مائلة TCK50A
مخرطة معدنية CNC مخرطة CNC مائلة TCK50A الميزات الرئيسية:
هذه الآلة قابلة للتطبيق في صناعة السيارات والدراجات النارية والإلكترونيات والفضاء والجيش والنفط وغيرها من الصناعات. يمكن أن يحول السطح المخروطي ، سطح القوس الدائري ، الوجه النهائي للأجزاء الدوارة ، ويمكن أيضًا أن يحول مختلف الخيوط المترية والبوصة وما إلى ذلك ، بكفاءة أعلى ودقة أعلى بكميات كبيرة.
عرض المعلمة الرئيسية：
| تخصيص | وحدة | ALTCK50A |
| Max.swing فوق السرير | مم | 500 |
| Max.swing فوق الشريحة المتقاطعة | مم | 300 |
| أقصى طول للمعالجة | مم | 500 |
| الحد الأقصى لمحور X / Z السفر | مم | 200/550 |
| أنف المغزل | A2-6 | |
| تجويف المغزل | مم | 65 |
| سرعة الدوران القصوى | دورة في الدقيقة | 50-4500 |
| تشاك | في | 8 '' |
| قوة محرك المغزل | قوة كيلوواط | 11 |
| دقة موضع المحور X / Z | مم | +/- 0.008 |
| دقة تكرار المحور X / Z | مم | +/- 0.004 |
| X / Z اجتياز سريع | X / Z اجتياز سريع م / دقيقة | 30 |
| السفر Tailstock | مم | 450 |
| ريشة السفر | مم | 100 |
| تفتق Tailstock | MT5 | |
| نوع آخر الأداة | مم | برج هيدروليكي مكون من 8 محطات |
| حجم آخر الأداة | مم | 25x25 |
| نموذج الدليل | 30 درجة | |
| دليل طريقة حركة السكك الحديدية | السكك الحديدية دليل خطي | |
| أبعاد الآلة (L * W * H) | مم | 2300 × 1700 × 1930 |
| وزن | كلغ | 360 |
ALTCK50A سرير مائل وطريقة دليل خطي مخرطة CNC ، معالجة تحول
تطبيق :
تستخدم مخرطة CNC TCK50A سريرًا كليًا مشطوفًا بدرجة 30 درجة لقوة أكثر ثباتًا أثناء القطع. تم تحسين الأضلاع الداخلية باستخدام برنامج Ansys لمنح الماكينة درجة عالية من الصلابة. مادة السرير مصنوعة من الحديد الزهر عالي الكثافة ، والذي يتمتع بقوة عالية وامتصاص جيد للصدمات. يضمن تصميم تفريغ الرقائق المتزايد قطعًا سلسًا للماكينة. تتبنى سكة التوجيه سكة التوجيه الكروية الخطية بدقة 35 معيارًا ، والتي تتميز بدقة تغذية عالية ، ومقاومة احتكاك صغيرة ، وصلابة جيدة ، ومقاومة عالية للاهتزاز والتشوه ، وتمكن المستخدمين من الحصول على دقة تصنيع أعلى ، وسرعة نقل أسرع وكفاءة إنتاج.
