ALVMC300
ALLES CNC
1.
2. Alles CNC Base Base Base على شكل Y.
3. الدليل الخطي عالي الدقة من تايوان.
4. بنية المسمار المسبق للمسمار يقلل من التشوه الحراري ويحسن الدقة والصلابة.
5. تبني مجموعة محمل كرة التلامس الزاوية NSK اليابانية.
تقوم المعدات المركزية للآلة الرأسية CNC أولاً بإجراء عملية الصب والشيخوخة والتهدئة والتهدئة الثانوية لضمان جودة المعدات.
المعلمات الفنية
| نموذج | ALVMC300 |
| محور x | 300mm |
| محور ص | 200 مم |
| محور z | 300mm |
| المسافة من أنف المغزل إلى المائدة | 50 ~ 350mm |
| حجم العمل | 500*200mm |
| الأعلى. سعة التحميل | 200 كجم |
| محرك المغزل | 1.5kw |
| سرعة المغزل | 6000 دورة في الدقيقة |
| المغزل تفتق | BT30 |
| سرعة قطع | 1-4000 مم / دقيقة |
| سرعة سريعة | x / y / z: 20 م / دقيقة |
| دقة تحديد المواقع | ± 0.01/300 مم |
| منطقة الآلة البصرية | MM1500 × 950 × 1500 |
| يغطي الجهاز بأكمله منطقة | MM1600 × 1500 × 2000 |
1 ---- تحليل العناصر المحدودة
تم تصميم الأجزاء الهيكلية لآلة طحن CNC مع تحليل العناصر المحدودة المتقدمة ، ويتم تحليل ظروف الإجهاد/الإجهاد الهيكلي بالتفصيل لضمان صلابة الماكينة الممتازة واستقرار الحياة.
2 ---- x ، y ، z محور ما قبل المسمار الكرة لضمان الدقة والقضاء على خطأ تحديد المواقع.
3 ---- أعلى طاولة المغزل ، وسطح دعم قضيب المسمار وسطح التلامس من السدادة كلها مقطوعة يدويًا لتحسين دقة الآلات والتغذية السلسة.
4 ---- هيكل مركز الآلات العمودي مصنوع من الحديد الزهر الميهانيت عالي الجودة ، والذي يطلق الإجهاد ويضمن صلابة ودقة عالية.
5 ---- CNC Machining Center الأعمدة والأسرة تضمن صلابة عالية من إطار الماكينة.

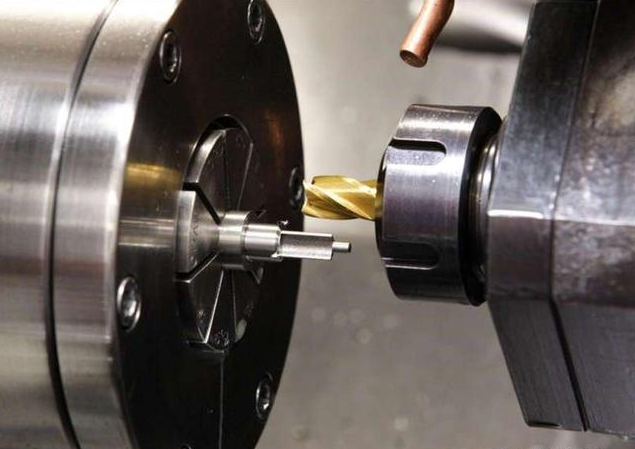

إن طحن المعادن الآلي CNC مناسب بشكل أساسي لمعالجة الأجزاء المعقدة مثل الألواح والأقراص والقوالب والقذائف الصغيرة. يمكن لآلات طحن CNC المعدنية إجراء عمليات مثل الطحن والمملة والحفر والتنصت وقطع الخيوط.
