ALHC630
ALLES CNC

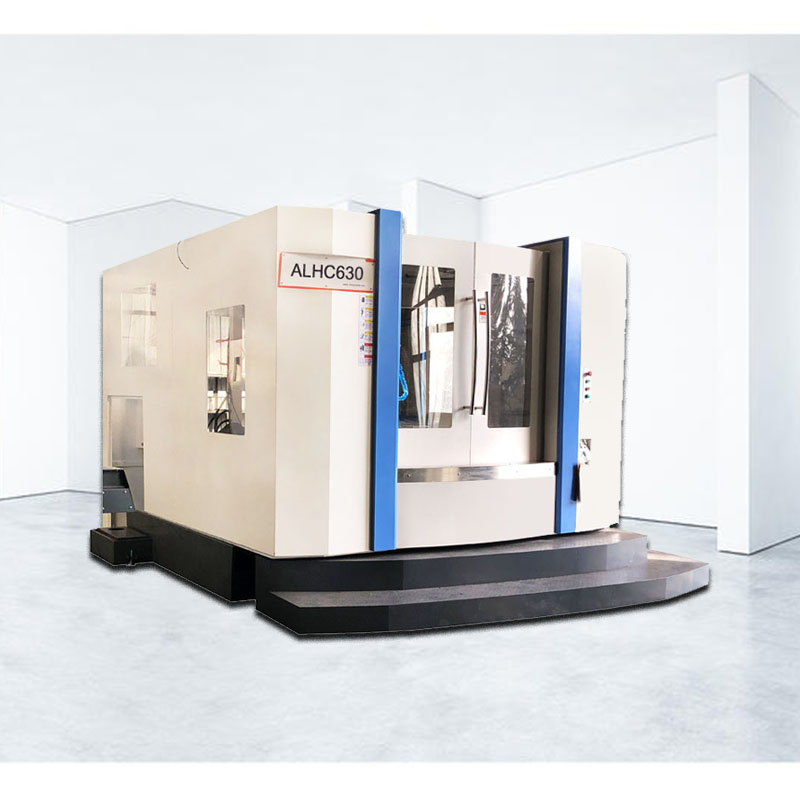

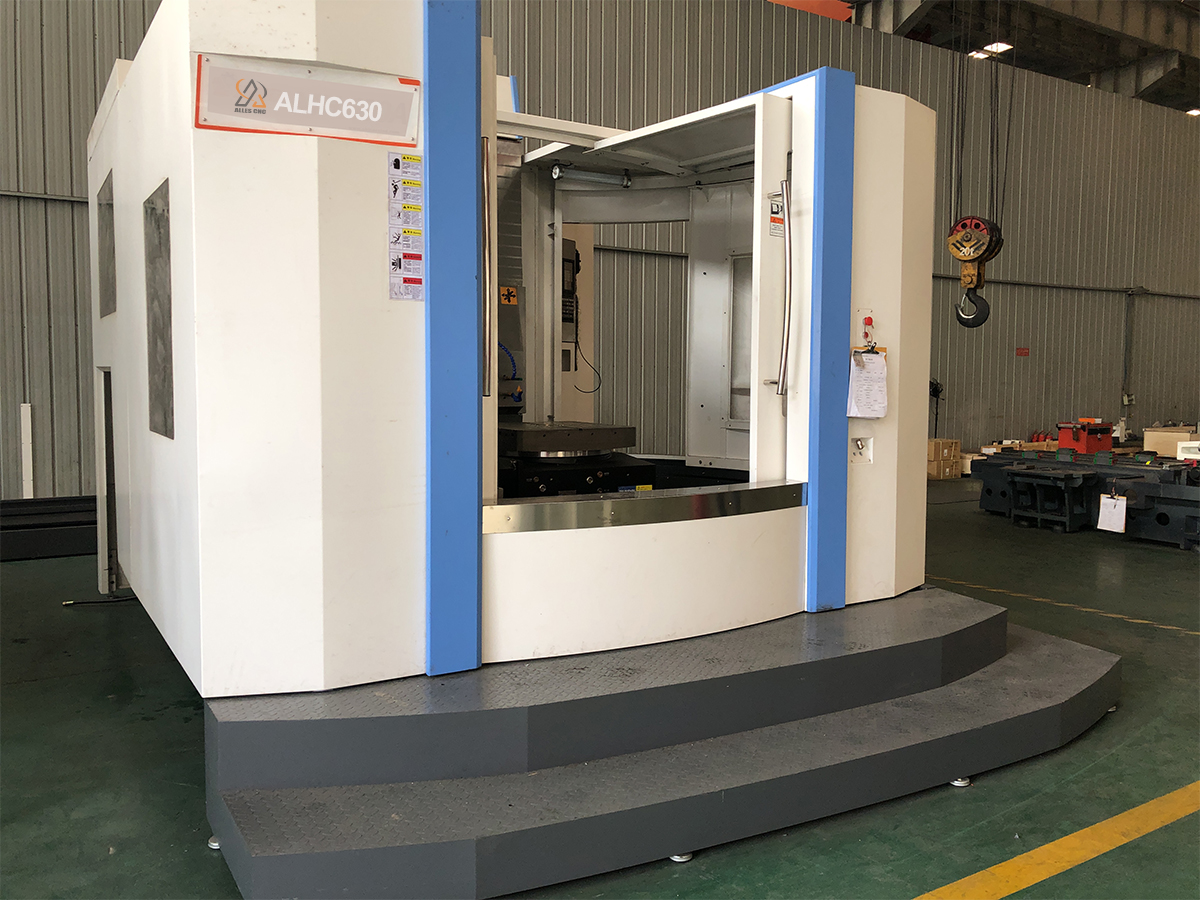

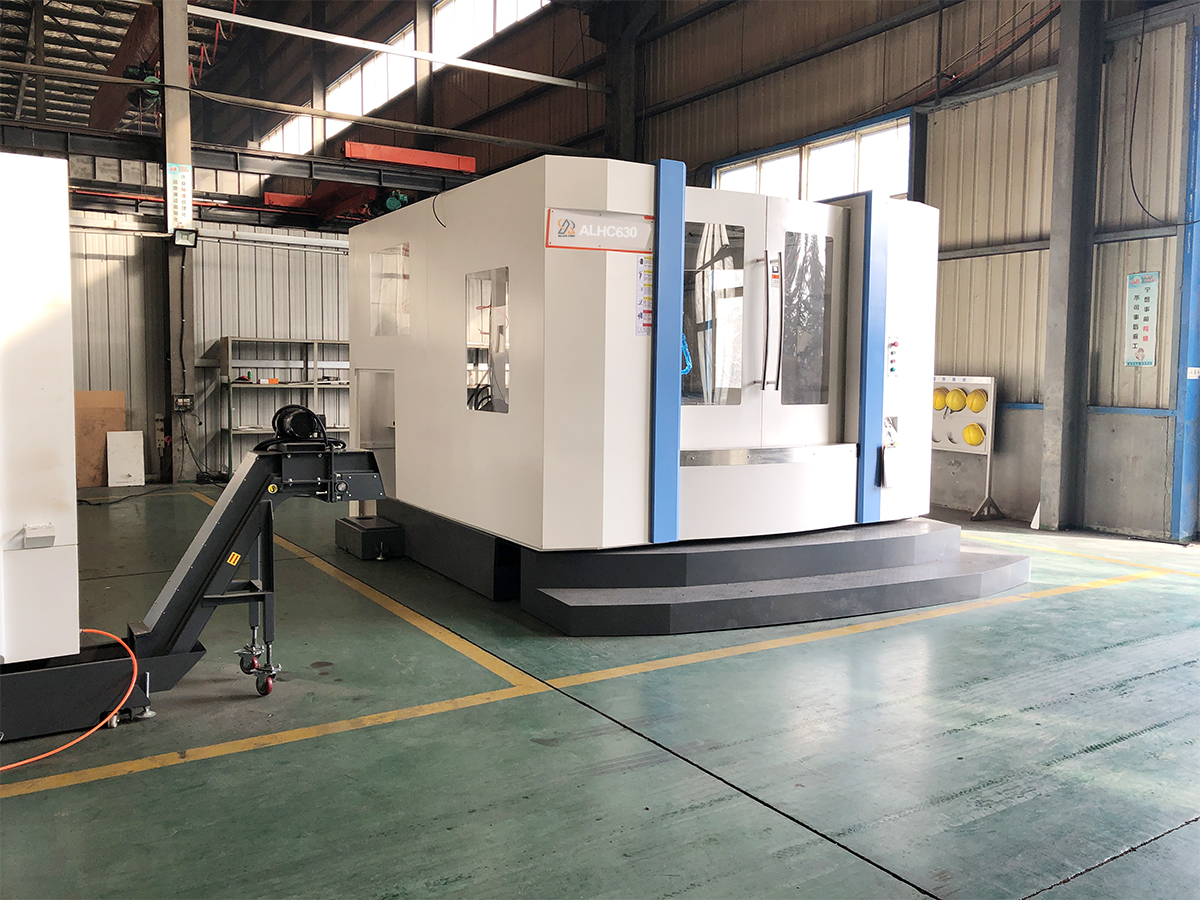

ALHC630A مركز الآلات CNC الأفقي مناسب لآلات الأجزاء المعقدة. يمكن أن تبادل الأدوات تلقائيا أثناء الآلات. يمكن استخدامه للطحن ، الحفر ، الانحناء ، الممل ، التوسيع والاستفادة في وقت واحد. أدوات الآلة الحديثة ومفاهيم التحكم ، وتصميم الهيكل المدمج ، لضمان كفاءة عالية ومتطلبات معالجة عالية الدقة لمنتجات الدُفعات المفردة أو الصغيرة.

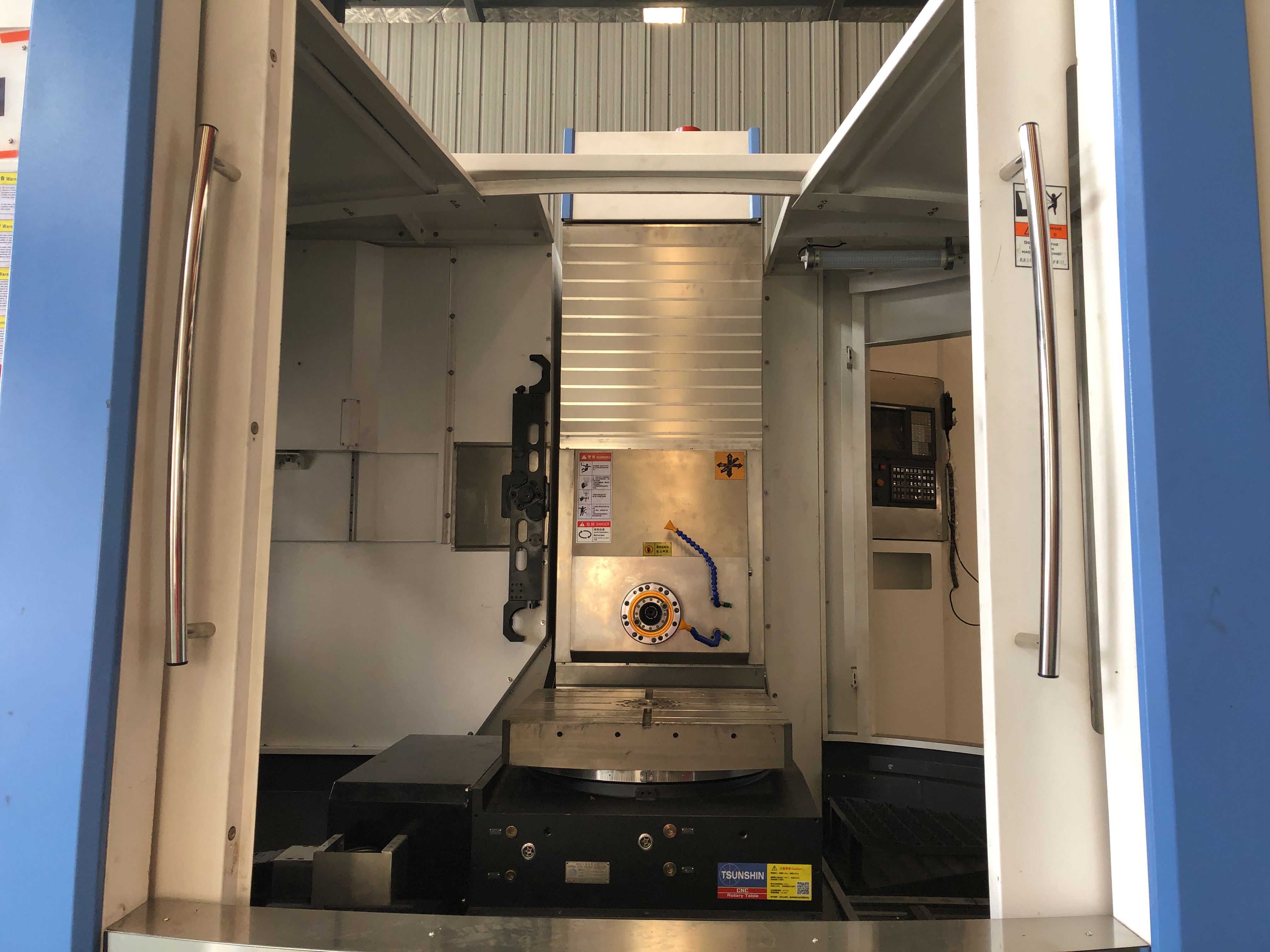

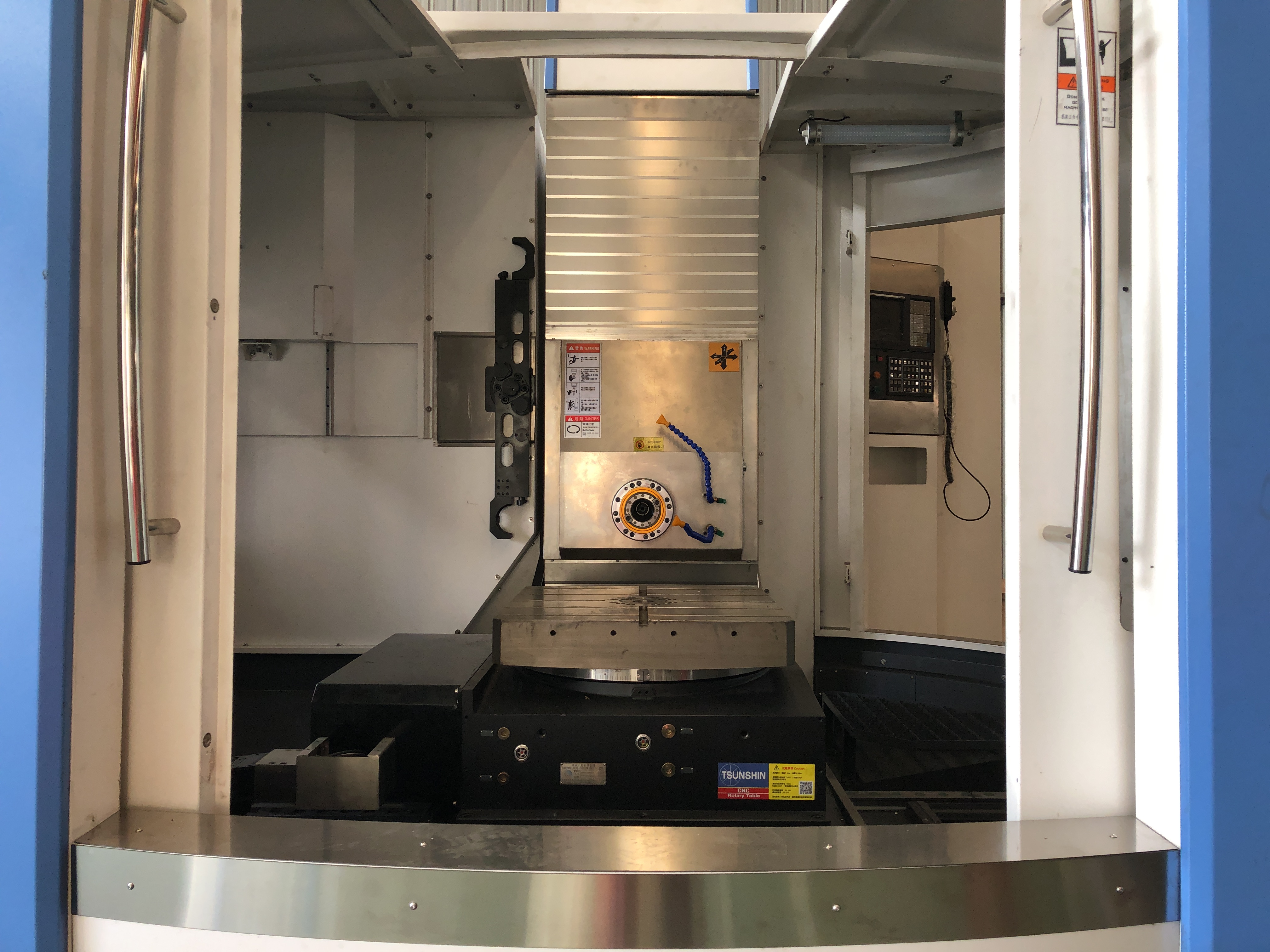

ALHC630 CNC CNC Machining Center الهيكل الرئيسي للأداة الماكينة هو نوع t مقلوب ، بنية عمود الحركة الكاملة والصلابة الجيدة. عندما تتغير درجة حرارة الغرفة ، لا يوجد تشويه ، وتشوه الانحناء ، ويتم الحفاظ على دقة عالية مستقرة. تجسد الماكينة بأكملها بشكل كامل المفهوم الهندسي لتكامل الإنسان والآلة ، وهي أداة من أجهزة CNC عالية الأداء عالية الأداء ، عالية السرعة ، وهي مريحة لاستخدامها وتشغيلها وصيانتها.
يتكون مركز التصنيع الأفقي CNC للطحن /ALHC630 بشكل أساسي من أجزاء نظام تزييت برغي المغزل ، ونظام التبريد ، ولوحة التحكم العددية ونظام التحكم الإلكتروني.
يستخدم بشكل أساسي في الصناعات الثقيلة ، مثل الطائرات والسيارات والسفن وغيرها من الصناعات الثقيلة. إنه يعالج بشكل أساسي قطع عمل كبيرة ومعقدة ، مثل عوارض الطائرات والإطارات وبعض أجزاء الآلات الكبيرة.
| غرض | وحدة | مواصفة | |
نطاق المعالجة | السفر （x/y/z） | مم | 1000/900/90 |
خط مركز المغزل على مسافة قابلة للتشغيل | مم | 100 ~ 950 | |
نهاية المغزل إلى مسافة خط الوسط القابل للوصول | مم | 200 ~ 1100 | |
جدول العمل | حجم العمل | مم | 630 × 630 |
الأعلى. حمولة | كجم | 1200 | |
الأعلى. حجم قطعة العمل | مم | 1000 × 800 | |
دقيقة. فهرسة Angl | ° | 1 | |
t-slot （قطع × العرض × المسافة） | مم | 5 × 18 × 12 | |
| قطر الدوران | مم | 1300 | |
| مغزل | سرعة المغزل | دورة في الدقيقة | 50 ~ 6000 |
رقم المغزل | 7:24 تفتق 5 | ||
محرك المغزل | KW | 18.5 ك | |
عزم الدوران | نانومتر | 600 | |
سرعة | سرعة التحرك السريع （x/y/z） | م/دقيقة | 20/15/20 |
قطع سرعة التغذية （x/y/z） | مم/دقيقة | 1 ~ 8000 | |
وحدة إعداد الحد الأدنى للآلة | مم | 0.001 | |
| مجلة الأداة | كمية الأدوات | 30 | |
نوع شانك | BT50 | ||
max.diameter/طول/ وزن الأداة | 125mm/400mm/15kg | ||
| دقة أداة الآلة | دقة تحديد المواقع （x/y/z） | مم | 0.008 |
كرر الدقة （x/y/z） | مم | 0.005 | |
فهرسة الجدول الدوار ACCURAC | ± 5 | ||
جدول دوار كرر الفهرسة Accurac | ± 1 | ||
آحرون | سعة البطارية | كيفا | 55 |
مصدر الهواء / مطبعة الهواء | 200L/MIN 6 ~ 8BAR | ||
قطع حجم السائل | L | 650 | |
وزن الآلة | كجم | 1480 | |
القاعدة : يتم استخدام برنامج تحليل العناصر المحدودة المتقدمة ANSYS لتحسين الأضلاع على شكل حرف M لضمان القوة والصلابة ، بحيث يتم تحسين فهارس أداء كل مكون ، وضمان الدقة.
عمود المحور Y: يحتوي عمود هيكل الإطار الذي يتكون من جدارين على ترتيب عسل بشكل عام في الجدران الجانبيين ، والذي يحتوي على صلابة ثني عالية الالتواء والبنية المتماثلة الثنائية ، مما يضمن الاستقرار الحراري الممتاز.
مربع المحور الرئيسي: يمكن لمحرك المغزل AC عالي الطاقة تحقيق تنظيم سرعة بدون خطوة للمغزل ، ويفي بمتطلبات السرعة المنخفضة وعزم الدوران العالي وقطع السرعة العالية.
محرك الأقراص: يتم استخدام محرك الأركان المتقدم المتقدم من الخلاص المتقدم لتحقيق محرك التغذية ثلاثي المحاور. يتبنى محور X/Z في تايوان ، حيث يتبنى محور X/Z دليل الأسطوانة لهيكل مقياس الأسلاك ويعتمد المحور Y بنية مستطيلة المقياس الصارم. دقة جيدة وعالية.
س 1. كيف يمكنني اختيار الأنسب للآلات؟
يرجى إخبارنا بمتطلباتك من الجهاز ، أو يمكنك أيضًا إرسال المنتجات التي ترسمها ، يمكن لمهندسنا المساعدة في اختيار أفضل نموذج لك.
س 2. ما هي المنتجات الرئيسية لشركتك؟
نحن متخصصون في أنواع كثيرة من آلات CNC ، مثل آلة مخرطة CNC ، وآلة مخرطة CNC الرأسية ، وآلة مخرطة CNC الأفقية ، وماكينة مخرطة CNC السرير المائل ، وآلة مخرطة CNC للأنابيب ، وآلة طحن CNC ، وهكذا على.
Q3. وقت التسليم
يستغرق أمر الآلات بعد 20 يومًا من تلقي الإيداع. يرجى الاستفسار مبيعات.
س 4. ما هي مدة الضمان للآلات؟
ضمان الآلات هو 12 شهرًا بعد استلام البضائع. في وقت الضمان ، يمكننا توفير أجزاء مجانية جديدة للتغيير. يرجى الاتصال بممثل مبيعات Taian Taizhuo للحصول على التفاصيل.
س 5. كيف هي خدمة ما بعد البيع؟
إن الدعم والخدمة بعد المبيعات لا يعلى عليه ، ونستجيب بشكل عاجل لاستفساراتك ، إذا كانت الأجزاء مطلوبة ، فسيتم إرسالها إليك من قبل Courier الدولي في غضون 48 ساعة عند تسجيل حاجتك.
س 6. هل يمكنك الوصول إلى مكاننا للمساعدة في تثبيت الآلات والوضوح؟
نعم ، مهندسينا متاحون للسفر إلى مكانك.
س 7. ما هو موك؟
ج: MOQ هي مجموعة واحدة.
Q8.
لدينا خدمة محلية بعد البيع في أكثر من 20 دولة بما في ذلك الهند وفيتنام وباكستان وروسيا وصربيا والمملكة المتحدة ، ويمكننا تقديم خدمة في الموقع لحل المشكلات في أي وقت وفي أي مكان
